Alarme contra roubo invisível

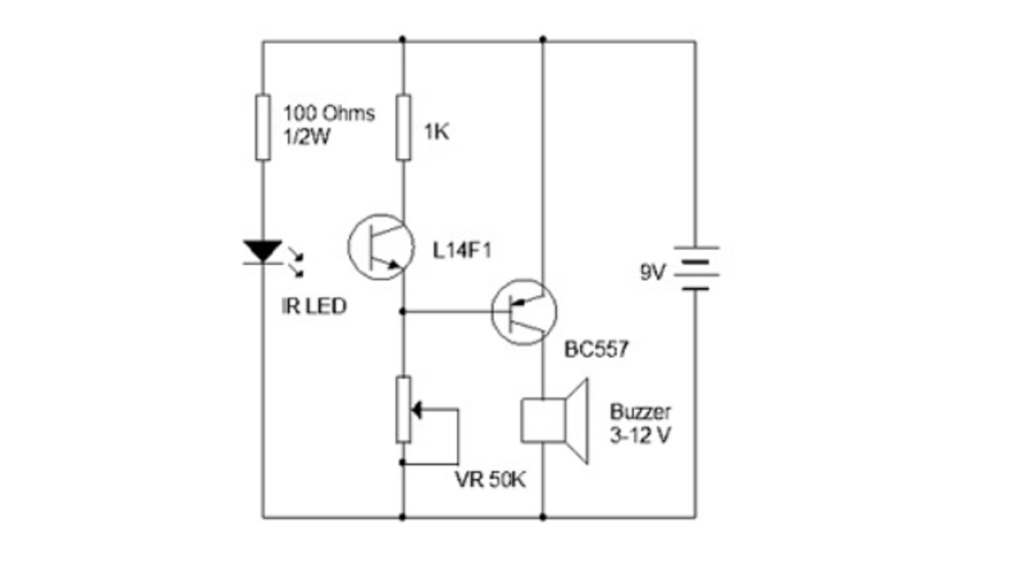

O sistema de alarme contra roubo invisível é composto por um fototransistor e um LED infravermelho. Quando não há obstrução no trajeto dos raios infravermelhos, o alarme permanece em silêncio. No entanto, ao detectar a interrupção do feixe infravermelho, o alarme é acionado e emite um som de campainha. O alcance efetivo do circuito é de 1 metro quando o fototransistor e o LED infravermelho estão encapsulados em tubos pretos e conectados de maneira adequada.

Quando os raios infravermelhos incidem no fototransistor L14F1, ele age para manter o transistor PNP BC557 em estado de não condução, resultando no silêncio da campainha. No entanto, quando o feixe infravermelho é interrompido, o fototransistor é desativado, permitindo que o transistor PNP conduza e acione o alarme sonoro.

Para garantir o funcionamento correto, é crucial fixar o fototransistor e o LED infravermelho na posição apropriada para evitar alarmes falsos. Além disso, o ajuste do resistor variável é essencial para definir a polarização do transistor PNP.

Embora outros tipos de fototransistores possam ser utilizados em substituição ao L14F1, este é preferível devido à sua maior sensibilidade.
