As portas lógicas representam os blocos fundamentais que constituem a espinha dorsal da computação e eletrônica digital. Neste artigo, exploraremos a evolução histórica das portas lógicas, compreenderemos os princípios fundamentais que regem seu funcionamento, discutiremos exemplos práticos e analisaremos tabelas de verdade para cada tipo. Vamos aprofundar nossos conhecimentos sobre esses componentes essenciais.
História das Portas Lógicas:
O conceito de portas lógicas remonta à década de 1930, quando os pioneiros da lógica matemática, como Claude Shannon, começaram a aplicar princípios lógicos à eletrônica. O trabalho de Shannon, publicado em 1938, estabeleceu as bases para a utilização da álgebra booleana na construção de circuitos lógicos.
Princípios Básicos:

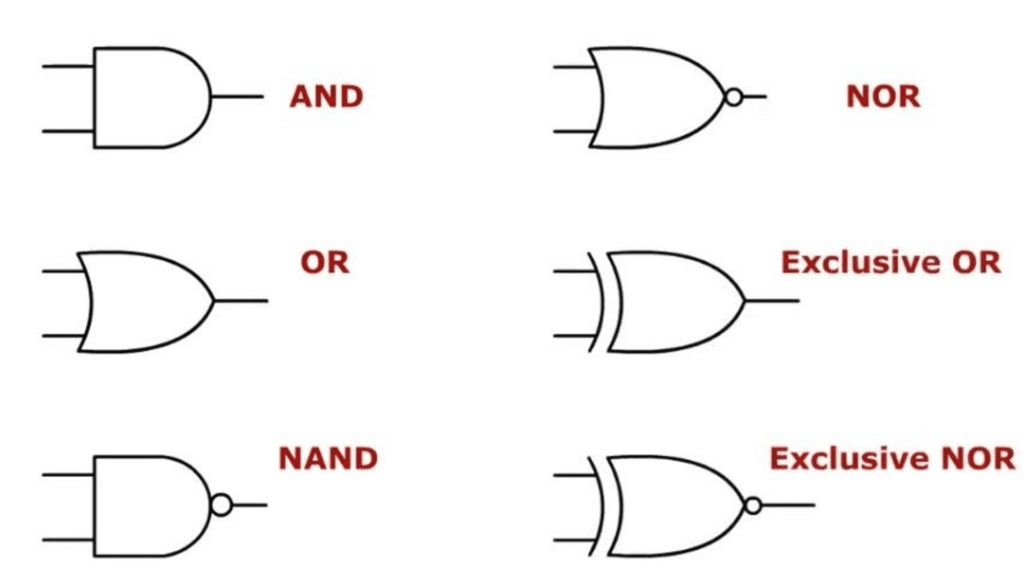

As portas lógicas operam com base nos princípios da álgebra booleana, uma área da matemática que lida com valores lógicos (verdadeiro ou falso). As operações fundamentais incluem AND (E), OR (OU), NOT (NÃO), XOR (OU Exclusivo), NAND (NÃO E) e NOR (NÃO OU).
- Porta AND (E): Produz uma saída verdadeira (1) apenas quando todas as entradas são verdadeiras.
- Porta OR (OU): Produz uma saída verdadeira (1) quando pelo menos uma das entradas é verdadeira.
- Porta NOT (NÃO): Inverte a entrada; se a entrada é verdadeira, a saída é falsa, e vice-versa.
- Porta XOR (OU Exclusivo): Produz uma saída verdadeira (1) quando as entradas são diferentes.
- Porta NAND (NÃO E): Inverte a saída de uma porta AND.
- Porta NOR (NÃO OU): Inverte a saída de uma porta OR.
Exemplos Práticos e Tabelas Verdade:
- Porta AND (E):
Exemplo: A saída é 1 apenas quando A e B são ambos 1.
Tabela Verdade:
A | B | Saída |
|---|---|---|
0 | 0 | 0 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
- Porta OR (OU):
Exemplo: A saída é 1 se pelo menos A ou B for 1.
Tabela Verdade:
A | B | Saída |
|---|---|---|
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
- Porta NOT (NÃO):
Exemplo: Inverte a entrada.
Tabela Verdade:
A | Saída |
|---|---|
0 | 1 |
1 | 0 |
- Porta XOR (OU Exclusivo):
Exemplo: A saída é 1 quando A ou B não são iguais.
Tabela Verdade:
A | B | Saída |
|---|---|---|
0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
- Porta NAND (NÃO E):
Exemplo: Inverte o resultado da porta AND.
Tabela Verdade:
A | B | Saída |
|---|---|---|
0 | 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
- Porta NOR (NÃO OU):
Exemplo: Inverte o resultado da porta OR.
Tabela Verdade:
A | B | Saída |
|---|---|---|
0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 0 |
Aplicações em Circuitos Digitais:
As portas lógicas são vitais para a construção de circuitos digitais, presentes em uma variedade de dispositivos eletrônicos modernos:
- Processadores de Computadores: Utilizam milhões de portas lógicas para realizar operações complexas.
- Memória Digital: Circuitos de memória empregam portas lógicas para armazenar e recuperar dados.
- Dispositivos de Controle: Em eletrônica de consumo, como TVs e rádios, as portas lógicas são fundamentais para o controle e processamento de sinais.
Desafios e Inovações Futuras:
Enquanto a tecnologia avança, novos desafios surgem na miniaturização e eficiência energética dos circuitos. Inovações, como circuitos quânticos, exploram novos paradigmas além das portas lógicas convencionais.
Considerações Finais: Sustentando a Era Digital:
As portas lógicas continuam a ser os blocos de construção essenciais que permitem a revolução digital. Desde sua concepção até as aplicações modernas, esses componentes desempenham um papel vital em todos os aspectos da eletrônica. Compreender seu funcionamento é fundamental para qualquer pessoa envolvida no campo da tecnologia e ciência da computação. À medida que continuamos a avançar, as portas lógicas seguirão sendo a espinha dorsal da revolução digital que molda nosso mundo.
FAQ – Portas Lógicas: Desvendando Perguntas Comuns
1. O que são portas lógicas?
Portas lógicas são blocos fundamentais da eletrônica digital que realizam operações lógicas, como AND, OR, NOT, XOR, NAND e NOR.
2. Qual é a função principal de uma porta AND?
Uma porta AND produz uma saída verdadeira (1) apenas quando todas as entradas são verdadeiras.
3. Como uma porta OR opera?
Uma porta OR produz uma saída verdadeira (1) quando pelo menos uma das entradas é verdadeira.
4. O que faz uma porta NOT?
Uma porta NOT inverte a entrada; se a entrada é verdadeira, a saída é falsa, e vice-versa.
5. Qual é a aplicação prática de uma porta XOR?
Uma porta XOR é usada quando desejamos uma saída verdadeira (1) apenas quando as entradas são diferentes.
6. Como uma porta NAND difere de uma porta AND convencional?
A porta NAND inverte o resultado da porta AND; ou seja, produz uma saída falsa (0) apenas quando todas as entradas são verdadeiras.
7. Em que situações uma porta NOR é utilizada?
Uma porta NOR inverte o resultado da porta OR e é usada quando desejamos uma saída verdadeira apenas quando ambas as entradas são falsas.
8. Qual é a importância das portas lógicas em processadores de computadores?
Os processadores utilizam milhões de portas lógicas para realizar operações complexas, formando a base do processamento digital.
9. Como as portas lógicas são empregadas em circuitos de memória digital?
Circuitos de memória digital utilizam portas lógicas para armazenar e recuperar dados, contribuindo para a funcionalidade desses dispositivos.
10. Quais são os desafios futuros e inovações relacionados às portas lógicas?
Desafios incluem miniaturização e eficiência energética. Inovações, como circuitos quânticos, exploram novos paradigmas além das portas lógicas convencionais.
Teste seus conhecimentos…
