Tabelas de Eletrônica

CMOS

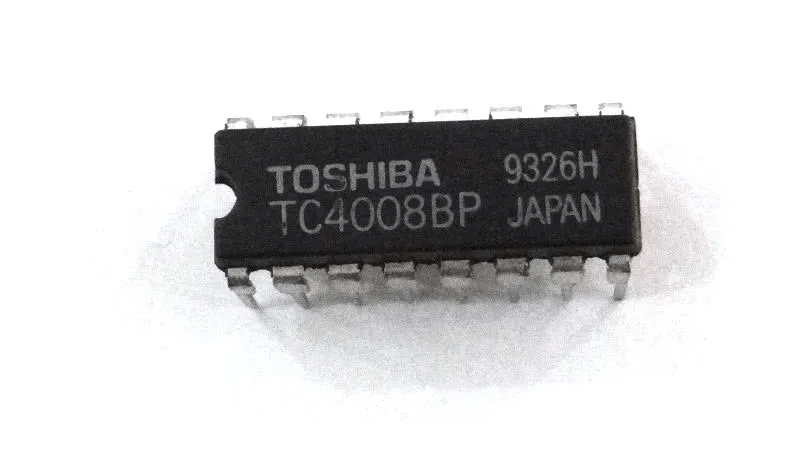

Os circuitos integrados CMOS (Complementary Metal-Oxide-Semiconductor) são fundamentais na eletrônica moderna devido à sua alta eficiência energética, baixa dissipação de potência e alta densidade de integração. Eles são amplamente utilizados em uma vasta gama de aplicações, desde dispositivos móveis até equipamentos industriais. Aqui estão algumas características e aplicações principais:

Estrutura e Funcionamento

  • Tecnologia de Fabricação: Baseados na tecnologia de semicondutores de óxido de metal complementar, utilizando pares complementares de transistores MOSFET (N-MOS e P-MOS).
  • Formato: Disponíveis em diversos pacotes, incluindo DIP (Dual In-line Package), SOIC (Small Outline Integrated Circuit), e QFP (Quad Flat Package), permitindo fácil integração em diferentes tipos de PCBs (Placas de Circuito Impresso).

Principais Características

  • Consumo de Energia: Conhecidos por seu baixo consumo de energia, especialmente em estados estáticos, tornando-os ideais para dispositivos alimentados por bateria.
  • Velocidade de Operação: Podem operar em altas frequências, adequando-se bem a aplicações de alta velocidade.
  • Tensão de Operação: Operam tipicamente em tensões entre 1,8V e 5V, com algumas variantes suportando tensões mais baixas ou mais altas.
  • Densidade de Integração: Permitem a integração de um grande número de transistores em um único chip, facilitando a criação de circuitos complexos.
  • Resistência a Ruídos: Possuem alta imunidade a ruídos e interferências, melhorando a confiabilidade do circuito.

Aplicações Típicas

  • Processadores e Microcontroladores: Utilizados em unidades de processamento central (CPUs) e microcontroladores devido à sua eficiência energética e capacidade de alta integração.
  • Memórias: Encontrados em chips de memória, incluindo RAM e ROM, devido à sua alta densidade de integração e baixo consumo de energia.
  • Dispositivos Móveis: Essenciais em smartphones, tablets e wearables, onde a eficiência energética é crucial.
  • Equipamentos Industriais: Empregados em diversos sistemas industriais, incluindo controle de processos e automação, graças à sua robustez e confiabilidade.
  • Eletrônicos de Consumo: Amplamente utilizados em uma variedade de produtos eletrônicos de consumo, como televisores, câmeras digitais e sistemas de áudio.

Vantagens

  • Eficiência Energética: Oferecem baixo consumo de energia, especialmente em estados de baixa atividade.
  • Alta Integração: Permitem a criação de circuitos muito complexos em um único chip.
  • Baixo Custo: Beneficiam-se de processos de fabricação altamente maduros, resultando em baixos custos de produção.
  • Alta Confiabilidade: Resistentes a ruídos e com baixa taxa de falhas, são altamente confiáveis em diversas aplicações.

Desvantagens

  • Sensibilidade a ESD: Podem ser sensíveis a descargas eletrostáticas (ESD), requerendo manuseio cuidadoso durante a fabricação e montagem.
  • Desempenho em Alta Temperatura: O desempenho pode ser afetado em temperaturas muito altas, necessitando de gerenciamento térmico adequado.
CIDescriçãoPinos
40002 portas NOR de 3 entradas + 1 inversor14
40014 portas NOR de 2 entradas14
40022 portas NOR de 4 entradas14
40096 buffers inversores16
40106 buffers não-inversores16
40114 portas NAND de 2 entradas14
40132 flip-flops tipo D14
40194 portas selecionáveis AND/OR16
4020Contador/Divisor binário de 14 estágios16
4026Contador de década com decodificador para 7 segmentos16
40304 portas XOR de 2 entradas14
4034Registrador de deslocamento 8 bits bidirecional 3 estágios24
4035Registrador de deslocamento 4 bits paralelo16
4040Contador binário de 12 estágios com Carry16
40414 buffers com saída original e complementar14
40424 latches tipo D marcados por clock16
40434 latches de 3 estágios16
4046PLL16
4047Multivibrador astável/monoastável de baixa potência14
40488 portas programáveis/expansíveis com 3 estados16
40496 buffers inversores16
40506 buffers não-inversores16
4051Multiplexador/Demultiplexador analógico de 8 canais16
4052Duplo Multiplexador/Demultiplexador analógico de 4 canais16
4060Contador binário de 14 estágios com Ripple, Carry e Oscilador16
40664 chaves bilaterais14
40696 inversores14
40704 portas XOR14
40722 portas OR de 4 entradas14
40733 portas AND de 3 entradas14
40764 registradores com saídas de 3 estágios16
40774 portas XNOR14
40814 portas AND de 2 entradas14
4089Multiplicador binário de 4 bits14
40934 portas NAND de 2 entradas Schimitt Trigger16
4094Registrador de deslocamento e memória de 8 estágios16
4099Latch endereçável de 8 bits16
401066 inversores Schimitt Trigger14
40160Contador de década síncrono de 4 bits com reset assíncrono16
40161Contador binário síncrono de 4 bits com reset assíncrono16
40162Contador de década síncrono de 4 bits com reset síncrono16
40163Contador binário síncrono de 4 bits com reset síncrono16
40193Contador binário Up/Down de 4 bits16
45036 buffers de 3 estados16
4510Contador BCD Up/Down16
4511Decodificador BCD para 7 segmentos16
4512Multiplexador de 8 entradas com saída de 3 estágios16
4514Decodificador/Demultiplexador 1 de 16 com latch nas entradas24
4516Contador binário Up/Down16
45194 multiplexadores de 2 entradas16
45202 Contadores binários16
45282 Multivibradores monoestáveis16
4529Seletor de dados análogo 2 de 4 canais ou 1 de 8 canais16
45382 Multivibradores monoastáveis de precisão16
4541Timer programável14

Tabela Circuito Integrado CMOS Read More »

capacitor ceramico

Os capacitores cerâmicos são componentes eletrônicos passivos amplamente utilizados para armazenar e liberar energia elétrica. Eles são reconhecidos por suas excelentes características elétricas, tamanho compacto e alto desempenho em diversas aplicações. Aqui estão algumas características e aplicações principais:

Estrutura e Funcionamento

  • Material Dielétrico: Utilizam cerâmica como material dielétrico, o que proporciona uma alta constante dielétrica.
  • Formato: Disponíveis em formatos variados, incluindo SMD (Surface-Mount Device) e radial, permitindo fácil integração em placas de circuito impresso (PCBs).

Principais Características

  • Capacitância: Disponíveis em uma ampla faixa de capacitâncias, desde alguns picofarads (pF) até centenas de microfarads (µF).
  • Tolerância: A tolerância geralmente varia entre ±1% e ±10%, proporcionando alta precisão em muitas aplicações.
  • Tensão Nominal: Capacitores cerâmicos podem operar em diferentes tensões, tipicamente variando de 10V a 500V, com versões disponíveis para tensões ainda mais altas.
  • Temperatura de Operação: A faixa de temperatura operacional é geralmente de -55°C a +125°C, com algumas variantes capazes de suportar temperaturas ainda mais extremas.
  • Estabilidade: Eles apresentam excelente estabilidade térmica e resistência a variações de umidade, mantendo suas propriedades elétricas ao longo do tempo.

Aplicações Típicas

  • Desacoplamento: Utilizados para desacoplar circuitos, ajudando a estabilizar a tensão e reduzir ruídos indesejados.
  • Filtragem de Sinais: Empregados em filtros de alta frequência devido à sua baixa resistência série equivalente (ESR) e baixas perdas dielétricas.
  • Osciladores: Utilizados em circuitos osciladores pela sua capacidade de manter uma capacitância constante e estável.
  • Circuitos de Alta Frequência: Adequados para aplicações de alta frequência, onde sua baixa ESR e excelente desempenho em alta frequência são vantajosos.

Vantagens

  • Alta Capacitância em Pequeno Volume: Oferecem alta capacitância em um tamanho compacto, tornando-os ideais para dispositivos modernos e compactos.
  • Baixa Indutância: São especialmente úteis em aplicações de alta frequência devido à sua baixa indutância.
  • Custo: Geralmente econômicos e amplamente disponíveis, sendo uma escolha popular em diversas aplicações.

Desvantagens

  • Variação de Capacitância com a Temperatura: Algumas classes de capacitores cerâmicos, especialmente os de classe II e III, podem apresentar variações significativas de capacitância com a temperatura.
  • Microfonia: Em certas aplicações, capacitores cerâmicos podem sofrer de microfonia, onde vibrações mecânicas se traduzem em variações elétricas.
Discrição de valores em picofarads (pF) / nanofarads (nF)Códigos Equivalentes
Capacitor Disco Cerâmico 1pF x 50V-
Capacitor Disco Cerâmico 1,2pF x 50V-
Capacitor Disco Cerâmico 1,5pF x 50V-
Capacitor Disco Cerâmico 1,8pF x 50V-
Capacitor Disco Cerâmico 2,2pF x 50V-
Capacitor Disco Cerâmico 2,7pF x 50V-
Capacitor Disco Cerâmico 3pF x 50V-
Capacitor Disco Cerâmico 3,3pF x 50V-
Capacitor Disco Cerâmico 3,9pF x 50V-
Capacitor Disco Cerâmico 4,7pF x 50V-
Capacitor Disco Cerâmico 5,6pF x 50V-
Capacitor Disco Cerâmico 6,8pF x 50V-
Capacitor Disco Cerâmico 7pF x 50V-
Capacitor Disco Cerâmico 10pF x 50V-
Capacitor Disco Cerâmico 12pF x 50V-
Capacitor Disco Cerâmico 13pF x 50V-
Capacitor Disco Cerâmico 15pF x 50V-
Capacitor Disco Cerâmico 18pF x 50V-
Capacitor Disco Cerâmico 22pF x 50V-
Capacitor Disco Cerâmico 27pF x 50V-
Capacitor Disco Cerâmico 33pF x 50V-
Capacitor Disco Cerâmico 39pF x 50V-
Capacitor Disco Cerâmico 47pF x 50V-
Capacitor Disco Cerâmico 56pF x 50V-
Capacitor Disco Cerâmico 68pF x 50V-
Capacitor Disco Cerâmico 82pF x 50V-
Capacitor Disco Cerâmico 100pF x 50V101
Capacitor Disco Cerâmico 120pF x 50V121
Capacitor Disco Cerâmico 150pF x 50V151
Capacitor Disco Cerâmico 180pF x 50V181
Capacitor Disco Cerâmico 220pF x 50V221
Capacitor Disco Cerâmico 270pF x 50V271
Capacitor Disco Cerâmico 330pF x 50V331
Capacitor Disco Cerâmico 390pF x 50V391
Capacitor Disco Cerâmico 470pF x 50V471
Capacitor Disco Cerâmico 560pF x 50V561
Capacitor Disco Cerâmico 680pF x 50V681
Capacitor Disco Cerâmico 820pF x 50V821
Capacitor Disco Cerâmico 1nF x 50V(0,001uF/1KpF/102)
Capacitor Disco Cerâmico 1,2nF x 50V(1K2/1,2KpF/122/1n2K)
Capacitor Disco Cerâmico 1,5nF x 50V(1K5/1,5KpF/152)
Capacitor Disco Cerâmico 1,8nF x 50V(1K8/1,8KpF/182)
Capacitor Disco Cerâmico 2,2nF x 50V(2K2/2,2KpF/222)
Capacitor Disco Cerâmico 2,7nF x 50V(2K7/2,7KpF/272)
Capacitor Disco Cerâmico 3,3nF x 50V(3K3/3,3KpF/332)
Capacitor Disco Cerâmico 3,9nF x 50V(3K9/3,9KpF/392)
Capacitor Disco Cerâmico 4,7nF x 50V(4K7/4,7KpF/472)
Capacitor Disco Cerâmico 5,6nF x 50V(5K6/5,6KpF/562)
Capacitor Disco Cerâmico 6,2nF x 50V(6K2/6,2KpF/622)
Capacitor Disco Cerâmico 6,8nF x 50V(6K8/6,8KpF/682)
Capacitor Disco Cerâmico 7,2nF x 50V(7K2/7,2KpF/722)
Capacitor Disco Cerâmico 10nF x 50V(0,01uF/10K/10KpF/103)
Capacitor Disco Cerâmico 15nF x 50V(0,015uF/15K/15KpF/153)
Capacitor Disco Cerâmico 22nF x 50V(0,022uF/22K/22KpF/223)
Capacitor Disco Cerâmico 27nF x 50V(0,027uF/27K/27KpF/273)
Capacitor Disco Cerâmico 33nF x 50V(0,033uF/33K/33KpF/333)
Capacitor Disco Cerâmico 39nF x 50V(0,039uF/39K/39KpF/393)
Capacitor Disco Cerâmico 47nF x 50V(0,047uF/47K/47KpF/473)
Capacitor Disco Cerâmico 56nF x 50V(0,056uF/56K/56KpF/563)
Capacitor Disco Cerâmico 68nF x 50V(0,068uF/68KpF/683)
Capacitor Disco Cerâmico 82nF x 50V(0,082uF/82K/82KpF/823)
Capacitor Disco Cerâmico 100nF x 50V(0,1uF/100K/100Kpf/104)
Capacitor Disco Cerâmico 220nF x 25V(0,22uF/220K/220KpF/224)

Tabela Valores Comerciais – Capacitores Cerâmicos Read More »

Transistor BD

Os transistores da série BD são conhecidos por sua capacidade de manejar potência média a alta, sendo amplamente utilizados em aplicações que exigem controle de corrente e tensão robustos. Neste artigo, vamos explorar os transistores código BDxxx, suas características, aplicações típicas e fornecer uma tabela detalhada com suas especificações.

Introdução aos Transistores da Série BD

Os transistores da série BD são projetados para lidar com correntes e tensões mais altas em comparação com outras séries como BC. Eles são usados em uma variedade de aplicações, incluindo amplificadores de potência, reguladores de tensão e circuitos de comutação. A robustez e a confiabilidade desses transistores os tornam uma escolha popular em projetos que exigem desempenho consistente sob condições exigentes.

Tabela de Transistores da Série BD

Abaixo está uma tabela com os principais códigos de transistores da série BD, incluindo suas características e aplicações típicas:

CódigoTipoVceo (V)Ic (A)Ptot (W)hFEAplicações Típicas
BD135NPN451.512.540-250Amplificadores de potência, drivers
BD136PNP451.512.540-250Amplificadores de potência, drivers
BD137NPN601.512.540-250Amplificadores de potência, drivers
BD138PNP601.512.540-250Amplificadores de potência, drivers
BD139NPN801.512.540-250Amplificadores de áudio, reguladores
BD140PNP801.512.540-250Amplificadores de áudio, reguladores
BD175NPN6044015-75Reguladores de tensão, amplificadores
BD176PNP6044015-75Reguladores de tensão, amplificadores
BD243NPN10066520-100Amplificadores de áudio de alta potência
BD244PNP10066520-100Amplificadores de áudio de alta potência

Explicação das Colunas

  • Código: Identificação do transistor na série BD.
  • Tipo: Indica se o transistor é NPN ou PNP.
  • Vceo (V): Tensão máxima entre coletor e emissor.
  • Ic (A): Corrente máxima do coletor.
  • Ptot (W): Potência máxima dissipada.
  • hFE: Ganho de corrente (fator beta).
  • Aplicações Típicas: Uso comum do transistor.

Detalhamento dos Principais Transistores da Série BD

BD135, BD136, BD137, BD138

  • Tipo: NPN (BD135, BD137) e PNP (BD136, BD138)
  • Aplicações: Esses transistores são ideais para amplificadores de potência e drivers. A diferença entre eles reside principalmente na tensão máxima de operação, com os BD135 e BD136 operando até 45V e os BD137 e BD138 até 60V.
  • Características Específicas:
    • BD135/BD136: Usados em circuitos que não requerem altas tensões, proporcionando boa capacidade de manuseio de corrente.
    • BD137/BD138: Adequados para aplicações com tensões um pouco mais altas, como drivers de motores e outros dispositivos de potência.

BD139, BD140

  • Tipo: NPN (BD139) e PNP (BD140)
  • Aplicações: Amplificadores de áudio e reguladores de tensão. Esses transistores são conhecidos por sua capacidade de manejar até 80V, tornando-os ideais para uma variedade de circuitos de áudio e reguladores.
  • Características Específicas:
    • BD139: Usado em amplificadores de áudio de média potência e em fontes de alimentação reguladas.
    • BD140: Complementar ao BD139, oferecendo as mesmas capacidades em configurações de par complementar.

BD175, BD176

  • Tipo: NPN (BD175) e PNP (BD176)
  • Aplicações: Reguladores de tensão e amplificadores de maior corrente. Com uma capacidade de corrente de até 4A e dissipação de 40W, esses transistores são usados em aplicações que requerem alta capacidade de corrente e potência.
  • Características Específicas:
    • BD175/BD176: Adequados para aplicações em reguladores de tensão e amplificadores que necessitam de maior manuseio de corrente.

BD243, BD244

  • Tipo: NPN (BD243) e PNP (BD244)
  • Aplicações: Amplificadores de áudio de alta potência. Com capacidade de corrente de até 6A e uma tensão de operação de até 100V, esses transistores são ideais para aplicações de áudio que requerem alta potência.
  • Características Específicas:
    • BD243: Usado em amplificadores de áudio de alta potência e outras aplicações que requerem alta corrente e tensão.
    • BD244: Complementar ao BD243, ideal para configurações de par complementar em amplificadores de áudio de alta potência.

Aplicações Comuns dos Transistores da Série BD

Amplificadores de Potência

Os transistores da série BD, como os BD135, BD136, BD137 e BD138, são amplamente utilizados em amplificadores de potência devido à sua capacidade de manejar correntes e tensões mais altas. Eles são ideais para estágios de saída de amplificadores, onde a robustez e a confiabilidade são cruciais.

Reguladores de Tensão

Transistores como o BD139, BD140, BD175 e BD176 são frequentemente usados em reguladores de tensão devido à sua alta capacidade de corrente e dissipação de potência. Esses transistores ajudam a manter a estabilidade da tensão em circuitos que exigem regulação precisa.

Drivers de Alta Corrente

Os transistores BD são ideais para aplicações de drivers de alta corrente, como em motores e dispositivos de potência. Modelos como BD243 e BD244 são usados para acionar cargas maiores, proporcionando a corrente necessária sem comprometer o desempenho.

Amplificadores de Áudio

Os transistores BD139, BD140, BD243 e BD244 são populares em circuitos de amplificação de áudio de alta potência. Eles oferecem uma combinação de alta tensão e corrente, essencial para garantir a qualidade e a potência de saída em sistemas de áudio.

Protótipos e Projetos Educacionais

Devido à sua capacidade de manejar altas correntes e tensões, os transistores da série BD são uma escolha popular para protótipos e projetos educacionais. Eles permitem que os estudantes e amadores explorem aplicações de potência média a alta com componentes acessíveis e amplamente disponíveis.

Conclusão

Os transistores da série BDxxx são componentes versáteis e robustos, adequados para uma ampla variedade de aplicações eletrônicas. Desde amplificadores de potência e reguladores de tensão até drivers de alta corrente e amplificadores de áudio, esses transistores oferecem desempenho consistente e confiável.

Tabela de Transistores Código BDxxx Read More »

Capacitores de Polister

Os capacitores de poliéster são componentes eletrônicos passivos usados para armazenar e liberar energia elétrica. Eles são amplamente reconhecidos pela sua confiabilidade, durabilidade e custo-benefício. Aqui estão algumas características e aplicações principais:

Estrutura e Funcionamento

  • Material Dielétrico: Utilizam uma camada de filme de poliéster como material dielétrico, que é sandwiched entre duas camadas de material condutor, geralmente de alumínio.
  • Formato: Comumente disponíveis em formato radial ou axial, eles podem ser facilmente montados em placas de circuito impresso (PCBs).

Principais Características

  1. Capacitância: Disponíveis em uma ampla faixa de capacitâncias, desde alguns picofarads (pF) até centenas de nanofarads (nF) ou até microfarads (µF).
  2. Tolerância: Geralmente, a tolerância varia entre ±5% e ±10%, garantindo precisão suficiente para a maioria das aplicações gerais.
  3. Tensão Nominal: Capacitores de poliéster são capazes de operar em diferentes tensões, tipicamente variando de 50V a 250V, mas também existem versões para tensões mais altas.
  4. Temperatura de Operação: A faixa de temperatura operacional é geralmente de -55°C a +125°C, o que os torna adequados para diversas condições ambientais.
  5. Estabilidade: Eles apresentam boa estabilidade térmica e excelente resistência a variações de umidade, mantendo suas propriedades elétricas ao longo do tempo.

Aplicações Típicas

  • Desacoplamento: Utilizados para desacoplar circuitos, ajudando a estabilizar a tensão e reduzir ruídos indesejados.
  • Filtragem de Sinais: Empregados em filtros de alta frequência, onde a sua estabilidade e baixa indutância são vantajosas.
  • Osciladores: Utilizados em circuitos osciladores devido à sua capacidade de manter uma capacitância constante.
  • Circuitos de Alta Frequência: Adequados para aplicações de alta frequência devido à sua baixa resistência série equivalente (ESR) e baixas perdas dielétricas.

Vantagens

  • Custo-Benefício: São econômicos e amplamente disponíveis.
  • Confiabilidade: Têm uma longa vida útil e são altamente confiáveis em diversas condições de operação.
  • Versatilidade: Adequados para uma ampla gama de aplicações eletrônicas devido à sua variabilidade em capacitância e tensão nominal.

Desvantagens

  • Desempenho em Alta Frequência: Embora sejam adequados para muitas aplicações de alta frequência, eles podem não ser a melhor escolha para as frequências mais extremas, onde capacitores cerâmicos ou de polipropileno podem ter um desempenho superior.

Tabela com valores comerciais

Valor em nFValor em µFValor em pFCódigo EquivalenteTolerânciaTensão NominalTemperatura de OperaçãoAplicações Típicas
1 nF0,001 µF1000 pF1KpF, 102±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento, filtragem
1,2 nF0,0012 µF1200 pF1K2, 122, 1n2K±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores, circuitos ressonantes
1,5 nF0,0015 µF1500 pF1K5, 152±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de alta frequência
1,8 nF0,0018 µF1800 pF1K8, 182±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
2,2 nF0,0022 µF2200 pF2K2, 222±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de sinais
2,7 nF0,0027 µF2700 pF2K7, 272±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores
3,3 nF0,0033 µF3300 pF3K3, 332±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
3,9 nF0,0039 µF3900 pF3K9, 392±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de alta frequência
4,7 nF0,0047 µF4700 pF4K7, 472±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
5,6 nF0,0056 µF5600 pF5K6, 562±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de sinais
6,2 nF0,0062 µF6200 pF6K2, 622±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores
6,8 nF0,0068 µF6800 pF6K8, 682±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
7,2 nF0,0072 µF7200 pF7K2, 722±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de alta frequência
8,2 nF0,0082 µF8200 pF8K2, 822±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
10 nF0,01 µF10000 pF10K, 10KpF, 103±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de sinais
15 nF0,015 µF15000 pF15K, 15KpF, 153±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores
22 nF0,022 µF22000 pF22K, 22KpF, 223±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
27 nF0,027 µF27000 pF27K, 27KpF, 273±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de alta frequência
33 nF0,033 µF33000 pF33K, 33KpF, 333±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores
39 nF0,039 µF39000 pF39K, 39KpF, 393±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
47 nF0,047 µF47000 pF47K, 47KpF, 473±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de sinais
56 nF0,056 µF56000 pF56K, 56KpF, 563±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores
68 nF0,068 µF68000 pF68KpF, 683±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
82 nF0,082 µF82000 pF82K, 82KpF, 823±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de alta frequência
100 nF0,1 µF100000 pF100K, 100KpF, 104±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
220 nF0,22 µF220000 pF220K, 220KpF, 224±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de sinais
270 nF0,27 µF270000 pF270K, 270KpF, 274±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores
330 nF0,33 µF330000 pF330K, 330KpF, 334±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
390 nF0,39 µF390000 pF390K, 390KpF, 394±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de alta frequência
470 nF0,47 µF470000 pF470K, 470KpF, 474±5%, ±10%50V, 100V, 250V-55°C a +125°CCircuitos de desacoplamento
560 nF0,56 µF560000 pF560K, 560KpF, 564±5%, ±10%50V, 100V, 250V-55°C a +125°CFiltragem de sinais
680 nF0,68 µF680000 pF680K, 680KpF, 684±5%, ±10%50V, 100V, 250V-55°C a +125°COsciladores

Notas:

  1. Tolerância: A precisão dos capacitores de poliéster geralmente varia entre ±5% e ±10%.
  2. Tensão Nominal: Capacitores de poliéster são comumente encontrados com tensões nominais de 50V, 100V e 250V, dependendo da aplicação.
  3. Temperatura de Operação: A faixa de temperatura de operação típica é de -55°C a +125°C, tornando-os adequados para uma variedade de ambientes.
  4. Aplicações Típicas: Capacitores de poliéster são amplamente utilizados em circuitos de desacoplamento, filtragem de sinais, osciladores e circuitos de alta frequência devido às suas boas propriedades de estabilidade e baixa perda

Tabela Valores Comerciais – Capacitores de Polister Read More »

Transistor Série BCxxx

Os transistores da série BC são amplamente utilizados em diversas aplicações eletrônicas devido à sua versatilidade e desempenho confiável. Este artigo fornece um guia completo sobre os transistores código BCxxx, explorando suas características, aplicações e especificações detalhadas. Vamos também apresentar uma tabela abrangente com todos os códigos da série BC e suas principais características.

Introdução aos Transistores da Série BC

Os transistores são componentes eletrônicos fundamentais que desempenham papéis cruciais em circuitos de amplificação e comutação. A série BC é uma das mais populares, incluindo transistores NPN e PNP de uso geral, projetados para uma ampla variedade de aplicações. George Simon Ohm, no final do século XIX, estabeleceu as bases das leis da resistência elétrica, permitindo o desenvolvimento e a padronização de transistores como os da série BC.

Tabela de Transistores da Série BC

Aqui está uma tabela com os principais códigos de transistores da série BC, incluindo suas características e aplicações típicas:

CódigoTipoVceo (V)Ic (A)Ptot (W)hFEAplicações Típicas
BC107NPN450.10.3110-450Amplificação de áudio, pequenos sinais
BC108NPN200.10.3110-800Amplificação de áudio, pequenos sinais
BC109NPN200.10.3110-800Amplificação de áudio, pequenos sinais
BC177PNP450.10.3125-800Amplificação de áudio, pequenos sinais
BC178PNP200.10.3125-800Amplificação de áudio, pequenos sinais
BC179PNP200.10.3125-800Amplificação de áudio, pequenos sinais
BC546NPN650.10.5110-800Amplificação de sinal, comutação
BC547NPN450.10.5110-800Amplificação de sinal, comutação
BC548NPN300.10.5110-800Amplificação de sinal, comutação
BC549NPN300.10.5110-800Amplificação de sinal, comutação, baixo ruído
BC556PNP650.10.5110-800Amplificação de sinal, comutação
BC557PNP450.10.5110-800Amplificação de sinal, comutação
BC558PNP300.10.5110-800Amplificação de sinal, comutação
BC559PNP300.10.5110-800Amplificação de sinal, comutação, baixo ruído

Explicação das Colunas

  • Código: Identificação do transistor na série BC.
  • Tipo: Indica se o transistor é NPN ou PNP.
  • Vceo (V): Tensão máxima entre coletor e emissor.
  • Ic (A): Corrente máxima do coletor.
  • Ptot (W): Potência máxima dissipada.
  • hFE: Ganho de corrente (fator beta).
  • Aplicações Típicas: Uso comum do transistor.

Detalhamento dos Principais Transistores da Série BC

BC107, BC108, BC109

  • Tipo: NPN
  • Aplicações: Esses transistores são ideais para amplificação de áudio e pequenos sinais. A diferença entre eles reside principalmente na tensão máxima de operação, sendo o BC107 o mais robusto com 45V, enquanto BC108 e BC109 operam com até 20V.
  • Características Específicas:
    • BC107: Alta robustez para sinais de áudio.
    • BC108/BC109: Usados em aplicações de áudio com requisitos de menor tensão.

BC177, BC178, BC179

  • Tipo: PNP
  • Aplicações: Estes são os complementares PNP aos BC107, BC108 e BC109. Utilizados em amplificação de áudio e pequenos sinais, oferecem desempenho confiável e são adequados para aplicações de baixa potência.
  • Características Específicas:
    • Complementam diretamente os transistores NPN da mesma série para projetos que necessitam de pares complementares.

BC546, BC547, BC548, BC549

  • Tipo: NPN
  • Aplicações: Usados para amplificação de sinal e comutação. Os BC546 e BC547 são populares em projetos gerais devido à sua alta tensão de operação (65V e 45V respectivamente). O BC548 e BC549 são adequados para tensões mais baixas (30V), com o BC549 oferecendo uma vantagem adicional de baixo ruído.
  • Características Específicas:
    • BC546: Alta tensão de operação, ideal para circuitos robustos.
    • BC547: Equilibrado entre robustez e versatilidade.
    • BC548: Bom para projetos comuns de baixa tensão.
    • BC549: Ideal para aplicações de baixa tensão e baixo ruído.

BC556, BC557, BC558, BC559

  • Tipo: PNP
  • Aplicações: Complementares aos BC546-BC549, esses transistores PNP são usados em amplificação de sinal e comutação. Assim como seus pares NPN, oferecem variações em tensão máxima e características de baixo ruído.
  • Características Específicas:
    • BC556: Alta tensão de operação, complementar ao BC546.
    • BC557: Complementar ao BC547.
    • BC558: Bom para projetos comuns de baixa tensão, complementar ao BC548.
    • BC559: Ideal para aplicações de baixa tensão e baixo ruído, complementar ao BC549.

Aplicações Comuns dos Transistores da Série BC

Amplificação de Sinal

Os transistores da série BC são amplamente usados em amplificadores de sinal devido ao seu ganho de corrente (hFE) adequado e características de baixo ruído, especialmente os modelos BC549 e BC559. Eles são essenciais em circuitos de pré-amplificação de áudio, onde a qualidade do sinal é crucial.

Comutação

Modelos como o BC546 e BC556, com suas altas tensões de operação, são frequentemente usados em circuitos de comutação. Estes transistores podem ser encontrados em aplicações como controle de relés, acionamento de LEDs e outras tarefas que requerem a comutação de pequenas correntes.

Circuitos de Áudio

A série BC é uma escolha popular para projetos de áudio, tanto em aplicações de consumo quanto em equipamentos de alta-fidelidade. Transistores como o BC108 e BC109 são usados em estágios de entrada de amplificadores de áudio devido à sua resposta em frequência e baixo ruído.

Protótipos e Educação

Devido à sua disponibilidade e custo acessível, os transistores da série BC são frequentemente usados em protótipos e projetos educacionais. Eles são ideais para estudantes e amadores que desejam aprender sobre circuitos de amplificação e comutação.

Conclusão

Os transistores da série BCxxx são componentes versáteis e confiáveis, adequados para uma ampla variedade de aplicações eletrônicas. Desde amplificação de sinal e comutação até circuitos de áudio, esses transistores oferecem um desempenho sólido e são uma escolha popular entre engenheiros e entusiastas da eletrônica.

Tabela de Transistores Código BCxxx Read More »

Abaixo está uma tabela de capacitores de valores normalizados, conhecidos como valores da série E12. Esses valores são amplamente utilizados na prática para facilitar o design e a fabricação de circuitos eletrônicos.

Valor Nominal (μF)Tolerância (%)Tensão Máxima (V)
1.0±2050
1.2±2050
1.5±2050
1.8±2050
2.2±2050
2.7±2050
3.3±2050
3.9±2050
4.7±2050
5.6±2050
6.8±2050
8.2±2050
10±2050
12±2025, 35, 50, 63
15±2025, 35, 50, 63
18±2025, 35, 50, 63
22±2010, 16, 25, 35, 50, 63, 100
27±2010, 16, 25, 35, 50, 63, 100
33±2010, 16, 25, 35, 50, 63, 100
39±2010, 16, 25, 35, 50, 63, 100
47±2010, 16, 25, 35, 50, 63, 100
56±2010, 16, 25, 35, 50, 63, 100
68±2010, 16, 25, 35, 50, 63, 100
82±2010, 16, 25, 35, 50, 63, 100

Esses valores de capacitores na tabela acima são aproximados e representam a série E12 comum. A tolerância de ±20% é comum para capacitores eletrolíticos, enquanto a tensão máxima indica a classificação de tensão segura para o capacitor. Lembre-se de verificar as especificações exatas ao escolher capacitores para um projeto específico.

Tabela de Capacitores Padrão Read More »

Rolar para cima
